Automatische Hochgeschwindigkeits-Papierschneidemaschine

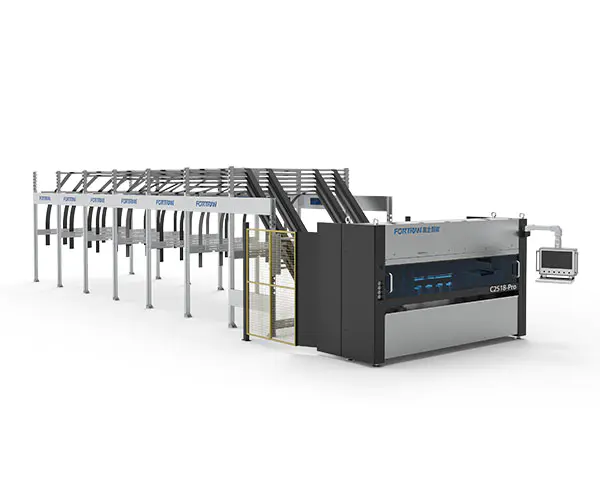

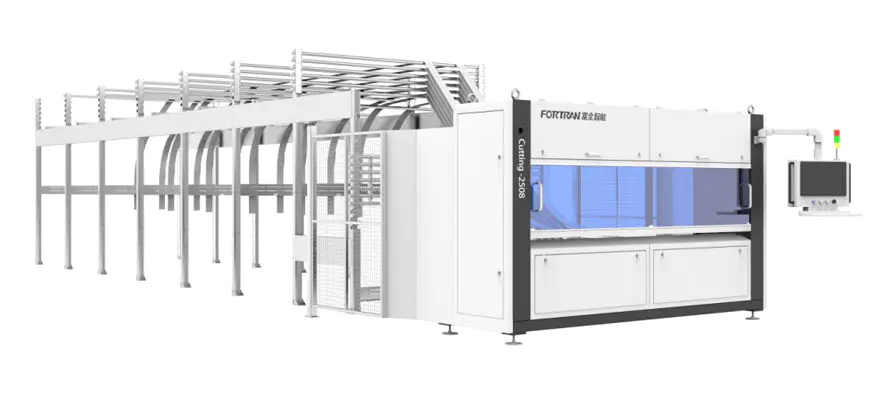

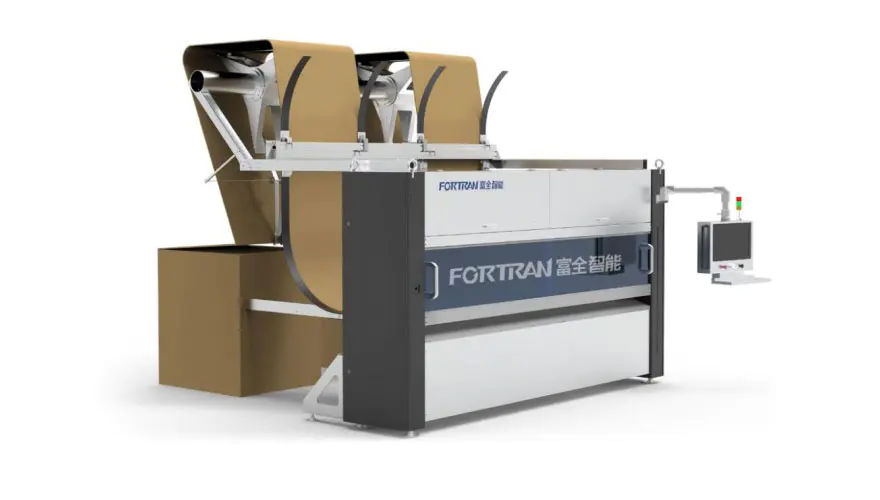

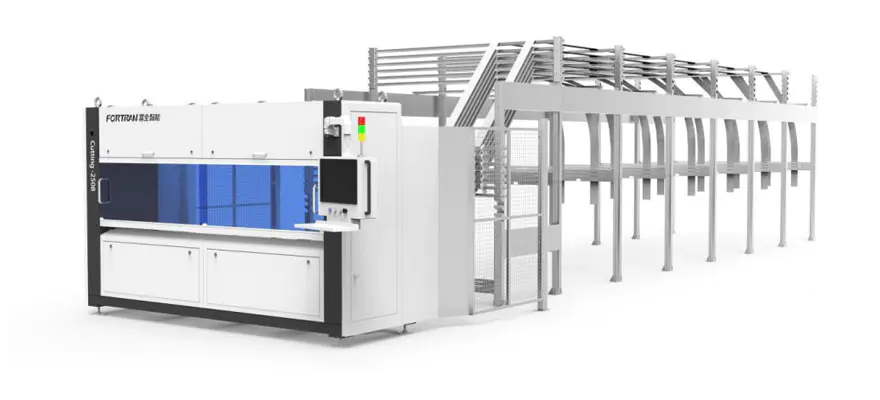

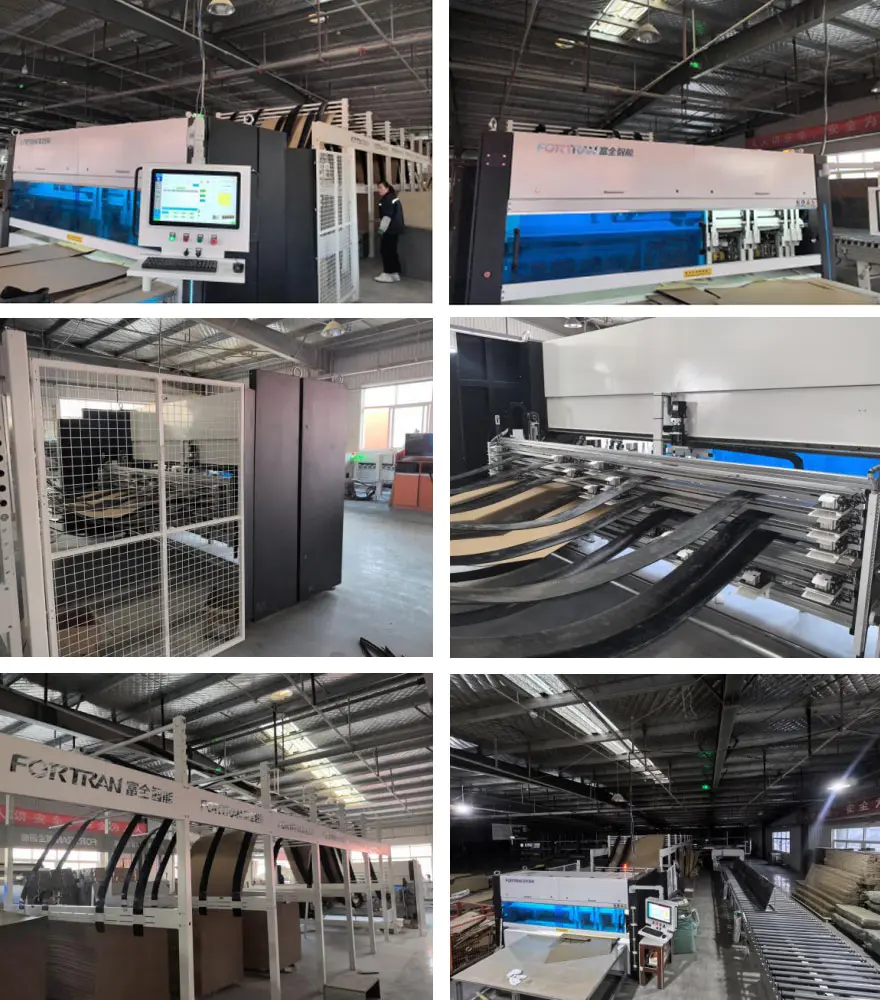

Maschinenbild

Maschinenspezifikationen

Abmessungen L*B*H(mm)	Grundlegende Spezifikationen	Stromversorgung (kW)	Schnittgeschwindigkeit (M/min)	Arbeitshöhe (mm)
14750*4040*3000	11 vertikale + 1 horizontale Messer, Vollservosteuerung, mit 6 Magazinen	5.8	0-120	850

Verarbeitungsparameter

Min. Schnittlänge L (mm)	Max. Schnittbreite W (mm)	Schnittstärke für Wellpappe H (mm)	Präzision des Längsblattabstands (mm)	Effizienz (PCS/min)
300	2550	2-7	±1,5	0-12

Allgemeine Funktionsbeschreibung

Die automatische Hochgeschwindigkeits-Papierschneidemaschine wird für die kontinuierliche Verarbeitung von Wellpappe und Einzelblättern mit fester Länge zur Herstellung von Faltschachteln verwendet. Die Maschine führt das Rillen in beiden Bereichen durch Quer- und Längsrichtungen, intermittierendes Schneiden und Schneidverarbeitung auf dem Wellpapier. Das Schneiden mit fester Länge ermöglicht sowohl die Massenproduktion als auch die kundenspezifische Herstellung Produktion. Die Maschine kann als eigenständige Einheit oder als erster Teil einer Verpackungslinie verwendet werden.

NEIN.	Artikel	Merkmale
1	Papierlagerregal	Das Papierlagerregal besteht aus säuregewaschenen Stahlplatten und wird von verarbeitet Biegen. Es zeichnet sich durch eine einfache Struktur, eine zuverlässige Konstruktion und eine Kältebehandlung aus Verzinkung, was zu einem attraktiven Aussehen und einer hervorragenden Rostbeständigkeit führt. Die Standardkonfiguration umfasst 6 Papieraufbewahrungsfächer, die gelagert werden können angepasst an unterschiedliche Kundenbedürfnisse, bietet hohe Flexibilität und Stärke Anpassungsfähigkeit.
2	Rahmenstruktur	Der Rahmen wird durch Präzisionsbearbeitung nach dem Schweißen von rechteckigem Stahl hergestellt Rohre und Stahlplatten. Es gewährleistet eine hohe Montagegenauigkeit und Betriebspräzision und garantiert so eine lange Lebensdauer und hervorragende Stabilität der Geräte.

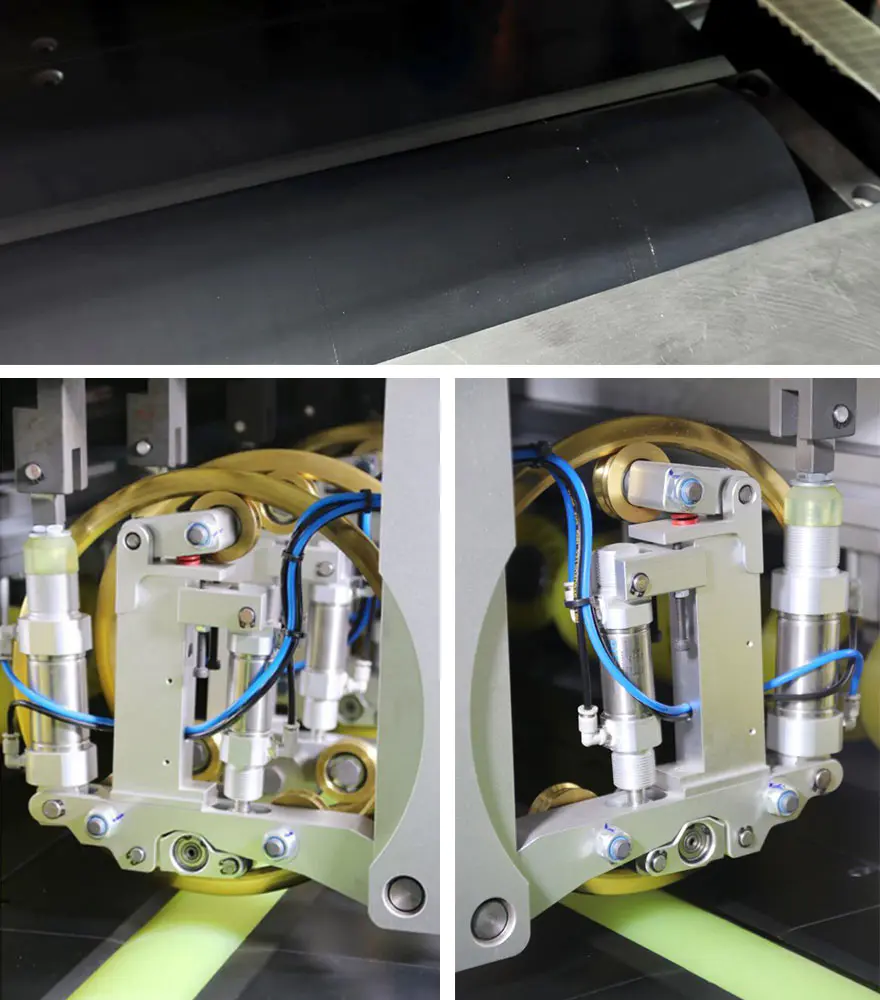

3	Antriebsmechanismus	Die Vorschubdruckrolle besteht aus PU-Material, das eine helle und attraktive Oberfläche aufweist mit hoher Reibung. Dadurch wird die Zuverlässigkeit des Kartontransports deutlich erhöht. Mittlerweile wird die Zugtrommel aus Deutschland importiert und ist äußerst langlebig.
4	Querschnittsstruktur	Die Kraft wird von einem hochpräzisen Servomotor in Kombination mit einem Untersetzungsgetriebe bereitgestellt und ein Synchronradmechanismus, der hohe Ergebnisse erzielt

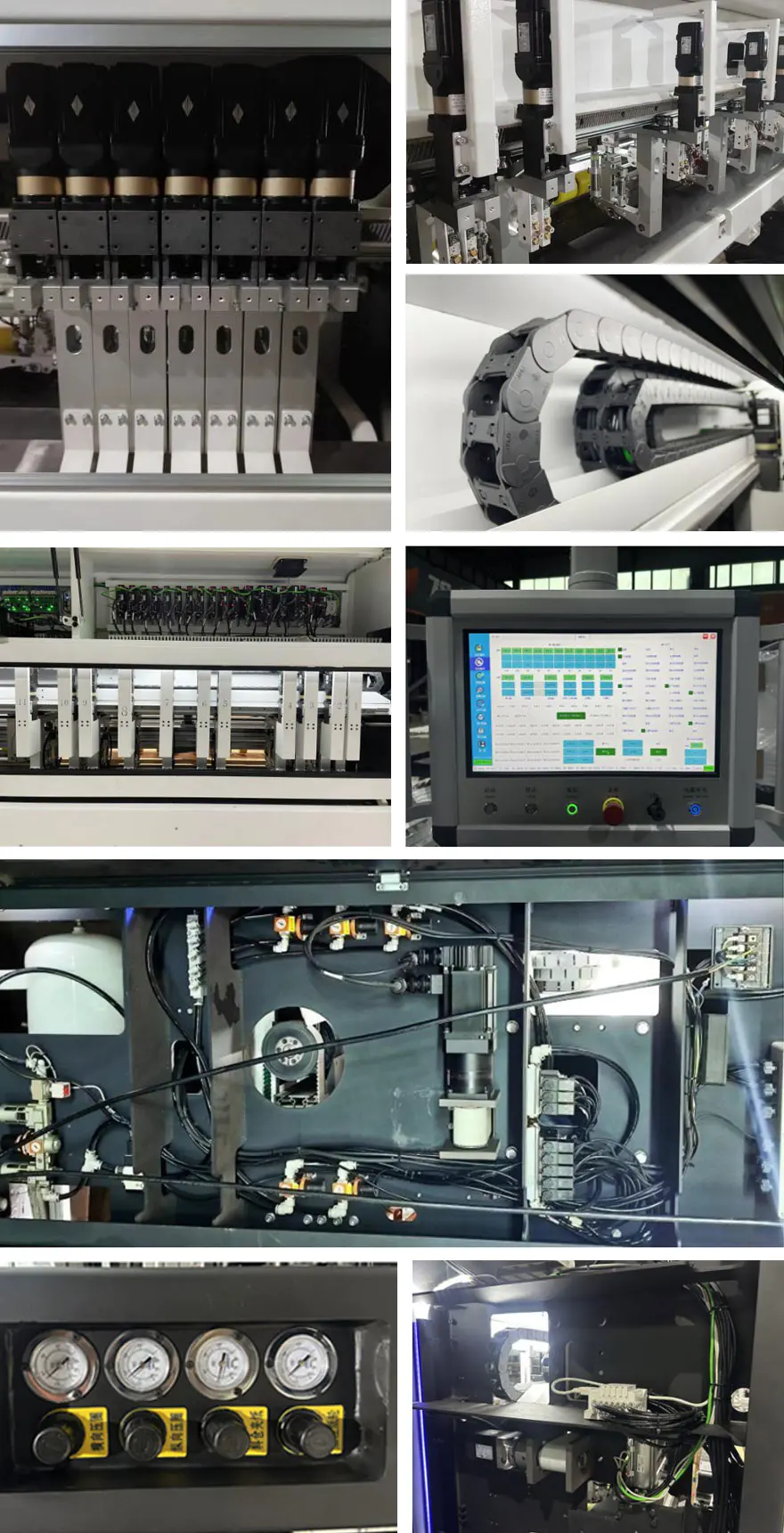

5	Längsschneideeinheit	Dieser Mechanismus besteht im Wesentlichen aus 7 Sätzen Messerhaltern. Die Messerkonfiguration von 7+1 ermöglicht das universelle Schneiden der Kartontypen 410 und 411. Es ist auf die Anforderungen ausgelegt Anforderungen an einen hocheffizienten Betrieb bei gleichzeitiger Gewährleistung der Haltbarkeit;

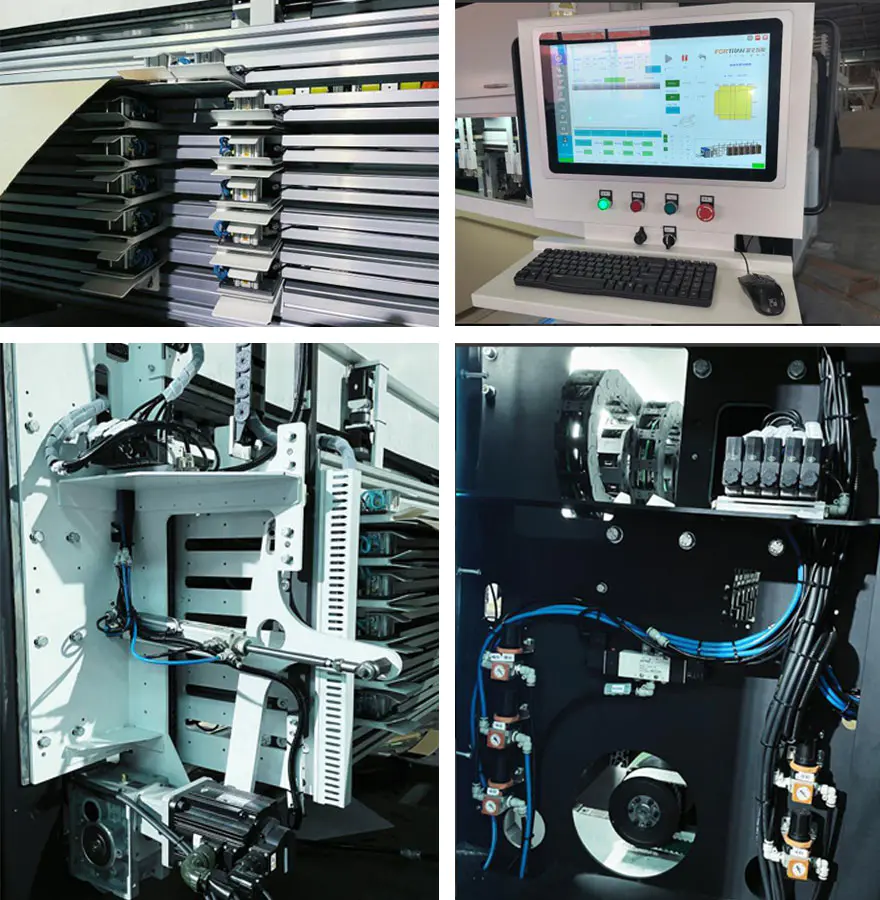

6	Einstellbares Speichergerät	Beide Enden des Motherboards werden durch CNC-Bearbeitung bearbeitet Stellen Sie sicher, dass die Seiten parallel und hochfest sind Kette nach oben und unten, um Sicherheit und Zuverlässigkeit zu gewährleisten überspringt keine Zähne, um die Genauigkeit zu verbessern und Effizienz des Betriebs setzen wir auf höchste Präzision Kegelradgetriebe mit hoher Präzision ausgestattet Servicemotor; Um die Auslastung zu verbessern Für die Anzahl der Papiere haben wir diese Institution auf 6 Papierbibliotheken festgelegt, die je nach Bedarf erhöht oder verringert werden können unterschiedliche Kundenbedürfnisse, bequem und schnell, und starke Anpassungsfähigkeit;

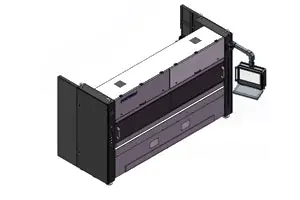

7	Maschinengehäuse	Die Hauptfunktion besteht darin, die Maschine zu dekorieren selbst. Eine externe Schutzhülle wird hinzugefügt der Maschine. Die Abdeckung ist mit Kunststoff behandelt Sprühen, was es ästhetisch macht ansprechend, zart und lackbeständig Abplatzer. Das Beobachtungsfenster vorne Die Maschine besteht aus Acrylglas verleiht ihm ein attraktives und elegantes Aussehen sowie hohe Zähigkeit und Widerstandsfähigkeit erschütternd.

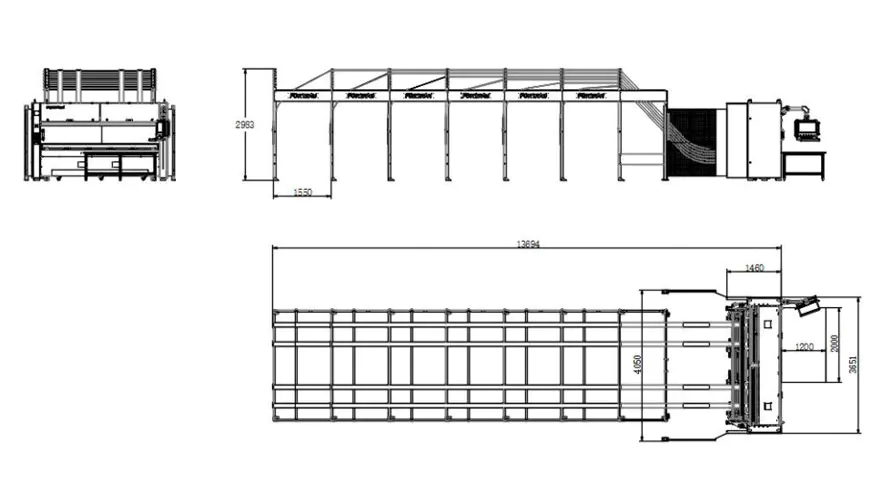

Drei-Ansicht-Zeichnungen

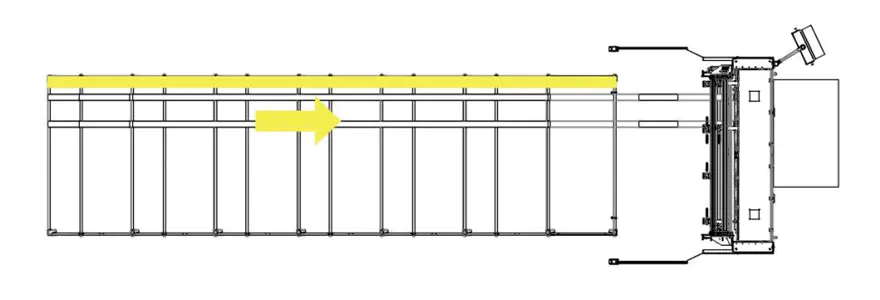

Schematische Darstellung des Produktionsprozessmodus

Verbrauchsmaterialanforderungen

1.Anforderungen an Wellpappe an der Zuführstation

A. Endloswellpapierbreite: 400–2550 mm;
B. Gesamtbreite der nebeneinander geklemmten Wellpappe: Maximal 2550 mm;
C. Stapelhöhe, einschließlich einer 120-mm-Palette: Maximal 1300 mm;
D.Stapelbreite, maximal: 1300 mm; Länge des Wellpapiers an der Abgabestelle: mindestens 300 mm;
E. Längstoleranz für das Schneiden mit fester Länge: Maximal 0,5 %; Quertoleranz für das Schneiden mit fester Länge: Maximal ± 2,0 mm;
F.Wellpapierstärke: 2-7 mm, ± 0,2 mm; Maximale Rohstoffqualität bis 2,30 v. Chr. (gemäß DIN 55468-Standard);
G. Die Qualität des Kartons entspricht der Norm DIN 55468;
H. Einfach gewellt, maximale Dicke ca. 4 mm (Qualität: 1,10–1,40); doppelt gewellt, maximale Dicke ca. 7 mm.

2. Kartontypen

Seriennummer	Name	Bild	Papiereinzugsrichtung	Mindestgröße
1	Gewöhnliche Kiste		längs	Länge: mindestens 400 mm Breite: mindestens 36 mm Höhe: mindestens 225 mm
2	Gewöhnliche Kiste		längs	Länge: mindestens 400 mm Breite: mindestens 36 mm Höhe: mindestens 225 mm
3	Himmel und Erde bedecken		längs	Länge: mindestens 400 mm Breite: mindestens 225 mm Höhe: mindestens 18 mm
4	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Breite: mindestens 450 mm Höhe: mindestens 18 mm
5	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Höhe: mindestens 450 mm Höhe: mindestens 18 mm
6	Allflügelkasten		längs	Länge: mindestens 400 mm Höhe: mindestens 225 mm Höhe: mindestens 18 mm
7	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Höhe: mindestens 450 mm Höhe: mindestens 18 mm
8	Quadratischer Karton		längs	Länge: mindestens 400 mm Höhe: mindestens 18 mm

Liste der Hauptkomponentenkonfiguration

NEIN.	Artikel	Spezifikationen	Menge	Zur Kenntnis genommen
1	Längsmessereinheit		7 SÄTZE	Die Menge kann je nach Bedarf angepasst werden
2	Horizontale Messereinheit		1 Satz
3	Rollenbaugruppe		3 STÜCK
5	Quersynchronriemen		1 STK
6	Synchronriemen		2 STÜCK
7	Traktionsservomotor		2 SÄTZE
8	Traktionsreduzierer		2 SÄTZE
9	Einstellspeicher-Servomotor		1 Satz
10	Anpassungsspeicherreduzierer		1 Satz
11	Klingenbewegungsmotor		7 SÄTZE	Die Menge kann je nach Bedarf angepasst werden
12	Messerbewegungsreduzierer		7 SÄTZE
13	Pneumatische Komponenten		1 Satz
14	Elektrischer Steuerkasten	——	——
15	Elektrische Komponenten	Optische Sensoren, Kabel, Reflektoren, elektrische Komponenten	——
16	Regler	Treiber, Firmware, Module	——

Liste der tragbaren Teile und Verbrauchsmaterialien

1. Liste der tragbaren Teile

NEIN.	Artikel	Spezifikationen	Empfohlene Menge	U8-Nummer
1	Futterwellenbuchse	PCM260-02-020-260	6
2	Wellenbuchse drücken	CZJ260-02-010-300	2
3	Nahtloser grüner, geräuschloser Synchronriemen mit Stahlkern (Xiet)	75-AT10-6910	1
4	Magnetventil	SY5120-5GZD-01	2
5	φ66xφ16x0,8 kreisförmige Zahnklinge	PCM260-03-010-010	2
6	Magnetventil	4N330C08B	1
7	Schieberegler	HGH15CA	2
8	Präzisions-Druckminderventil	SDR20008JN	2
9	Nahtloser Polyurethan-Synchronriemen mit Stahldraht – geräuschlos	AT10x50xL1290	1
10	Relais	RXT-F01K D24	1
11	Sicherung	5*20mm 0,1A	5
12	Endschalter	XCK-N2145P20C	2
13	Näherungsschalter	IME12-06BPSZW2S	2
14	Nahtloser Polyurethan-Synchronriemen mit Stahldraht – geräuschlos	AT10x50xL920	1

Liste der Verbrauchsmaterialien

1	Papierschneidekraft-Gummiwalze B	PCM260-01-020-300	1
2	φ66xφ16x0,8 kreisförmige Zahnklinge	PCM260-03-010-010	2
3	Futterwellenbuchse	PCM260-02-020-260	2
4	Wellenbuchse drücken	CZJ260-02-010-300	1
