Automatische Papierschneidemaschine

Maschinenspezifikationen

Abmessungen L*B*H(mm)	Grundlegende Spezifikationen	Stromversorgung (kW)	Schnittgeschwindigkeit (M/min)	Arbeitshöhe (mm)
11650*4040*3000	7 vertikale + 1 horizontale Messer, Drei-Servo-Steuerung, mit 4 Magazinen	6	0-120	900

Verarbeitungsparameter

Min. Schnittlänge L (mm)	Max. Schnittbreite W (mm)	Schnittstärke für Wellpappe H (mm)	Präzision des Längsblattabstands (mm)	Effizienz (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Die automatische Papierschneidemaschine dient der kontinuierlichen Verarbeitung von Wellpappe mit fester Länge zur Herstellung von Faltschachteln. Die Maschine führt das Rillen sowohl in Quer- als auch in Querrichtung durch Längsrichtungen, intermittierendes Schneiden und Schneidverarbeitung auf dem Wellpapier. Das Schneiden mit fester Länge ermöglicht sowohl die Massenproduktion als auch die kundenspezifische Produktion. Die Maschine kann sein Wird als eigenständige Einheit oder als erster Teil einer Verpackungslinie verwendet.

NEIN.	Artikel	Merkmale	Modell

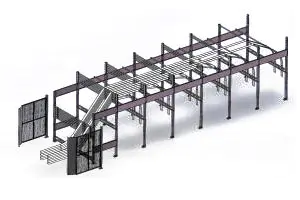

1	Papierlagerregal	Das Papierlagerregal besteht aus säurebehandelten, in Form gebogenen Stahlplatten. Es zeichnet sich durch eine einfache Struktur, zuverlässige Montage und eine kaltverzinkte Oberfläche aus, die ihm ein attraktives Aussehen und eine hervorragende Rostbeständigkeit verleiht. Die Standardkonfiguration umfasst vier Papierlagerfächer.

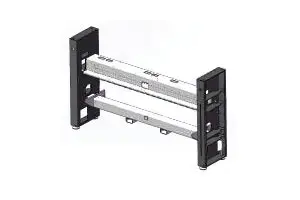

2	Rahmenstruktur	Der Rahmen wird durch Präzisionsbearbeitung nach dem Schweißen von rechteckigen Stahlrohren und Stahlplatten hergestellt. Es gewährleistet eine hohe Montagegenauigkeit und Betriebspräzision und garantiert so eine lange Lebensdauer und hervorragende Stabilität der Geräte.

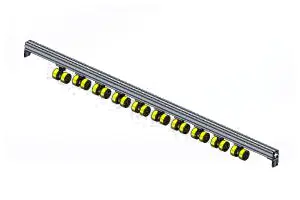

3	Antriebsmechanismus	Die Vorschubdruckrolle besteht aus PU-Material, das eine helle und attraktive Oberfläche mit hoher Reibung aufweist. Dadurch wird die Zuverlässigkeit des Kartontransports deutlich erhöht. Mittlerweile wird die Zugtrommel aus Deutschland importiert und ist äußerst langlebig.

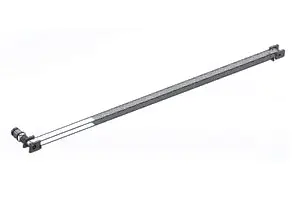

4	Querschnittsstruktur	Die Leistung wird von einem hochpräzisen Servomotor in Kombination mit einem Untersetzungsgetriebe und einem Synchronradmechanismus bereitgestellt, der eine hohe Geschwindigkeit und präzise Positionierung erreicht und so die Genauigkeit des Kartonschnitts gewährleistet;

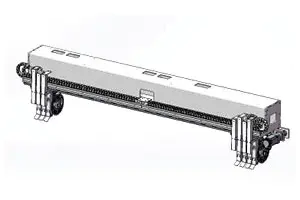

5	Längsschneideeinheit	Dieser Mechanismus besteht hauptsächlich aus sieben Sätzen Messerhaltern. Der Quermesserriemenservo treibt die Positionierung des Längsmessers an, was den Anforderungen eines effizienten Betriebs gerecht wird und gleichzeitig eine lange Lebensdauer gewährleistet.

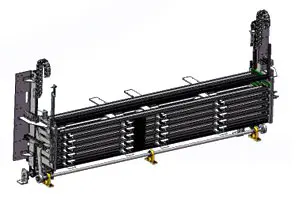

6	Einstellbares Speichergerät	Die Endhauptrahmen werden per CNC bearbeitet, um Parallelität auf beiden Seiten zu gewährleisten. Für den vertikalen Hub werden hochfeste Ketten verwendet, um Sicherheit und Zuverlässigkeit zu gewährleisten und ein Überspringen der Kette zu verhindern. Um die Präzision und Effizienz des Betriebs zu erhöhen, verwenden wir hochpräzise Kegelradgetriebe, die mit hochpräzisen Servomotoren ausgestattet sind. Um die Ausnutzungsrate des Papiers zu verbessern, ist dieser Mechanismus mit vier Papierspeicherfächern ausgestattet.
7	Maschinengehäuse	Das Hauptaugenmerk liegt auf der Dekoration der Maschine selbst. Die Maschine wird mit einer äußeren Schutzabdeckung versehen, die mit einer Pulverbeschichtung versehen ist, um eine ästhetisch ansprechende und langlebige Oberfläche zu gewährleisten, die weder absplittert noch abblättert. Das Beobachtungsfenster an der Vorderseite der Maschine besteht aus einer tiefblauen Acrylplatte, die nicht nur optisch ansprechend und elegant ist, sondern auch äußerst belastbar und bruchsicher ist. Darüber hinaus ist eine Gleitschiene aus Aluminiumlegierung installiert, die eine glänzende Oberfläche hat und geräuschlos arbeitet.

Drei-Ansicht-Zeichnungen

Verbrauchsmaterialanforderungen

1.Anforderungen an Wellpappe an der Zuführstation

A. Endloswellpapierbreite: 400–2350 mm;
B. Gesamtbreite der nebeneinander geklemmten Wellpappe: Maximal 2550 mm;
C. Stapelhöhe, einschließlich einer 120-mm-Palette: Maximal 1300 mm;
D.Stapelbreite, maximal: 1300 mm; Länge des Wellpapiers an der Abgabestelle: mindestens 300 mm;
E. Längstoleranz für das Schneiden mit fester Länge: Maximal 0,5 %; Quertoleranz für das Schneiden mit fester Länge: Maximal ± 2,0 mm;
F. Wellpappenstärke: 2,5–6 mm, ± 0,2 mm; Maximale Rohstoffqualität bis 2,30 v. Chr. (gemäß DIN 55468);
G. Die Qualität des Kartons entspricht der Norm DIN 55468;
H. Einfach gewellt, maximale Dicke ca. 4 mm (Qualität: 1,10–1,40); doppelt gewellt, maximale Dicke ca. 6 mm.

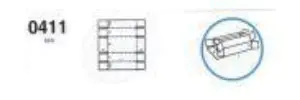

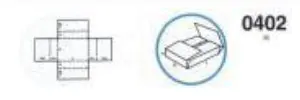

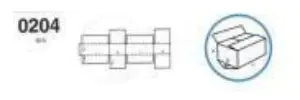

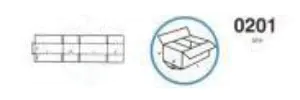

2. Kartontypen

Seriennummer	Name	Bild	Papiereinzugsrichtung	Mindestgröße
1	Gewöhnliche Kiste		längs	Länge: mindestens 400 mm Breite: mindestens 36 mm Höhe: mindestens 225 mm
2	Gewöhnliche Kiste		längs	Länge: mindestens 400 mm Breite: mindestens 36 mm Höhe: mindestens 225 mm

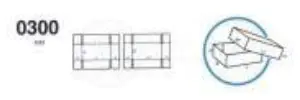

3	Himmel und Erde bedecken		längs	Länge: mindestens 400 mm Breite: mindestens 225 mm Höhe: mindestens 18 mm

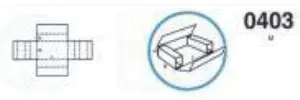

4	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Breite: mindestens 450 mm Höhe: mindestens 18 mm

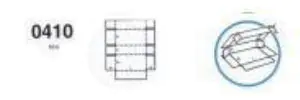

5	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Höhe: mindestens 450 mm Höhe: mindestens 18 mm
6	Allflügelkasten		längs	Länge: mindestens 400 mm Höhe: mindestens 225 mm Höhe: mindestens 18 mm
7	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Höhe: mindestens 450 mm Höhe: mindestens 18 mm

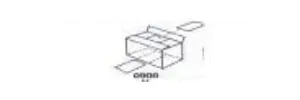

8	Quadratischer Karton		längs	Länge: mindestens 400 mm Höhe: mindestens 18 mm
