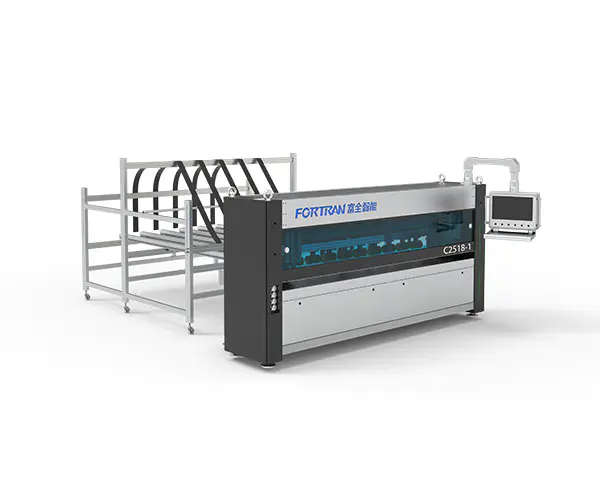

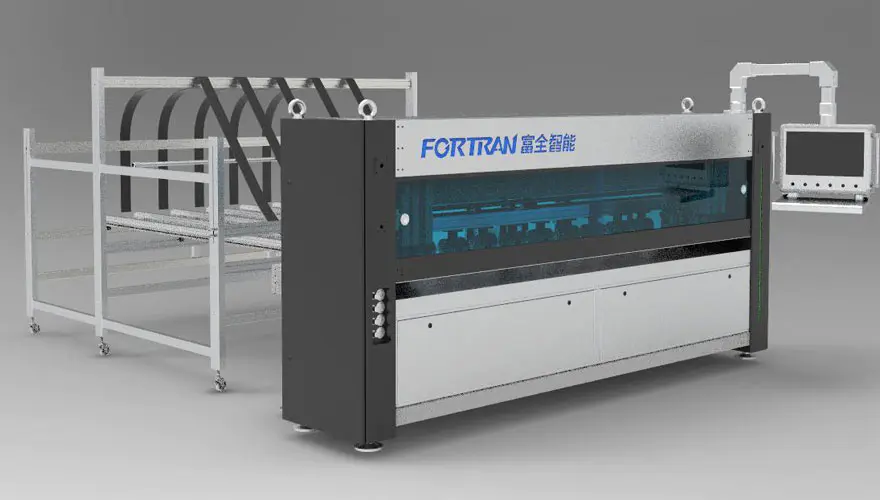

Vollautomatische Papierschneidemaschine

Maschinenspezifikationen

Abmessungen L*B*H(mm)	Grundlegende Spezifikationen	Stromversorgung (kW)	Schnittgeschwindigkeit (M/min)	Arbeitshöhe (mm)
6700*3650*3000	7 vertikale + 1 horizontale Messer, mit Einzelblattzuführung und Endlosblattzuführung	5.25	0-120	850

Verarbeitungsparameter

Min. Schnittlänge L (mm)	Max. Schnittbreite W (mm)	Schnittstärke für Wellpappe H (mm)	Präzision des Längsblattabstands (mm)	Effizienz (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Die vollautomatische Papierschneidemaschine wird für die kontinuierliche Verarbeitung von Wellpappe und Einzelblättern mit fester Länge zur Herstellung von Faltschachteln eingesetzt Quer- und Längsrichtungen, intermittierendes Schneiden und Schneidverarbeitung auf dem Wellpapier. Das Schneiden mit fester Länge ermöglicht sowohl die Massenproduktion als auch die kundenspezifische Herstellung Produktion. Die Maschine kann als eigenständige Einheit oder als erster Teil einer Verpackungslinie verwendet werden.

NEIN.	Artikel	Merkmale	Modell

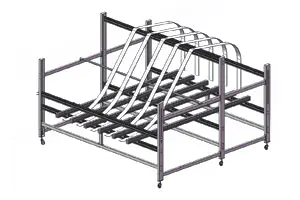

1	Papierlagerregal	Das Papierlagerregal besteht aus Beizblech durch Biegebearbeitung und zeichnet sich durch eine einfache Struktur und eine zuverlässige Konstruktion aus. Es ist lackiert, um ein attraktives Aussehen und eine hervorragende Rostbeständigkeit zu gewährleisten. Die Standardkonfiguration umfasst ein durchgehendes Materialregal aus Pappe und einen einlagigen Zuführstreifen aus Pappe.
2	Rahmenstruktur	Der Rahmen wird durch Präzisionsbearbeitung nach dem Schweißen von rechteckigen Stahlrohren und Stahlplatten hergestellt. Es gewährleistet eine hohe Montagegenauigkeit und Betriebspräzision und garantiert so eine lange Lebensdauer und hervorragende Stabilität der Geräte.

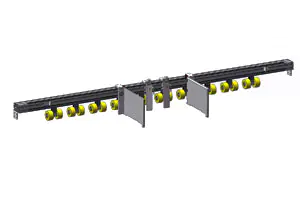

3	Antriebsmechanismus	Das Zuführdruckrad besteht aus PU-Material mit einer hellen und schönen Oberfläche und Reibung, wodurch die Zuverlässigkeit des Kartontransports effektiv verbessert werden kann. Mittlerweile wird die Zugtrommel aus Deutschland importiert, ist langlebig und kann manuell eingestellt und seitlich fixiert werden.
4	Querschnittsstruktur	Die Leistung wird von einem hochpräzisen Servomotor in Kombination mit einem Untersetzungsgetriebe und einem Synchronradmechanismus bereitgestellt, der eine hohe Geschwindigkeit und präzise Positionierung erreicht und so die Genauigkeit des Kartonschnitts gewährleistet;
5	Längsschneideeinheit	Dieser Mechanismus besteht hauptsächlich aus sieben Sätzen Messerhaltern. Der Quermesserriemenservo treibt die Positionierung des Längsmessers an, was den Anforderungen eines effizienten Betriebs gerecht wird und gleichzeitig eine lange Lebensdauer gewährleistet.

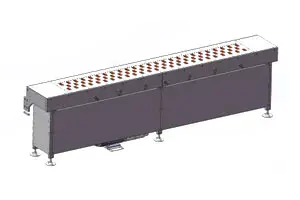

6	Einstellbares Speichergerät	Die Rollen werden von einem Servomotor und einem Geschwindigkeitsreduzierer gesteuert. Um die Betriebsgenauigkeit und Effizienz zu verbessern, verwenden wir ein hochpräzises Kegelrad-Untersetzungsgetriebe, das mit einem hochpräzisen Servomotor ausgestattet ist. Zur Adsorption von Karton wird eine Vakuumsaugstruktur eingesetzt, die einen besseren Transport von einlagigem Karton ermöglicht.
7	Maschinengehäuse	Das Hauptaugenmerk liegt auf der Dekoration der Maschine selbst. Die Maschine wird mit einer äußeren Schutzhülle versehen, die mit einer Pulverbeschichtung versehen ist, um eine ästhetisch ansprechende und langlebige Oberfläche zu gewährleisten, die nicht abblättert oder abblättert. Das Beobachtungsfenster an der Vorderseite der Maschine besteht aus einer tiefblauen Acrylplatte, die nicht nur optisch ansprechend und elegant ist, sondern auch äußerst belastbar und bruchsicher ist. Zusätzlich ist eine Gleitschiene aus Aluminiumlegierung verbaut, die eine glänzende Oberfläche hat und geräuschlos arbeitet.

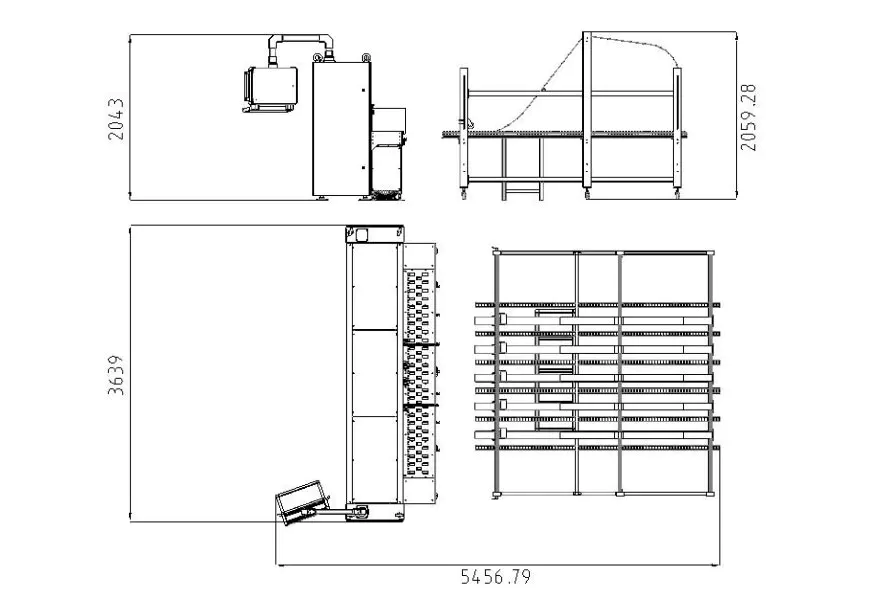

Drei-Ansicht-Zeichnungen

Verbrauchsmaterialanforderungen

1.Anforderungen an Wellpappe an der Zuführstation

A. Endloswellpapierbreite: 400–2350 mm;
B. Stapelhöhe, einschließlich einer 120-mm-Palette: Maximal 1300 mm;
C.Stapelbreite, maximal: 1300 mm; Länge des Wellpapiers an der Abgabestelle: mindestens 300 mm;
D. Längstoleranz für das Schneiden mit fester Länge: Maximal 0,5 %; Quertoleranz für das Schneiden mit fester Länge: Maximal ± 2,0 mm;
E. Wellpappenstärke: 2,5–6 mm, ± 0,2 mm; Maximale Rohstoffqualität bis 2,30 v. Chr. (gemäß DIN 55468);
F. Die Qualität des Kartons entspricht der Norm DIN 55468;

G. Einfach gewellt, maximale Dicke ca. 4 mm (Qualität: 1,10–1,40); doppelt gewellt, maximale Dicke ca. 6 mm.

2. Kartontypen

Seriennummer	Name	Bild	Papiereinzugsrichtung	Mindestgröße
1	Gewöhnliche Kiste		längs	Länge: mindestens 400 mm Breite: mindestens 36 mm Höhe: mindestens 225 mm
2	Gewöhnliche Kiste		längs	Länge: mindestens 400 mm Breite: mindestens 36 mm Höhe: mindestens 225 mm
3	Himmel und Erde bedecken		längs	Länge: mindestens 400 mm Breite: mindestens 225 mm Höhe: mindestens 18 mm
4	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Breite: mindestens 450 mm Höhe: mindestens 18 mm
5	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Höhe: mindestens 450 mm Höhe: mindestens 18 mm
6	Allflügelkasten		längs	Länge: mindestens 400 mm Höhe: mindestens 225 mm Höhe: mindestens 18 mm
7	Mittlere Siegelbox		längs	Länge: mindestens 400 mm Höhe: mindestens 450 mm Höhe: mindestens 18 mm
8	Quadratischer Karton		längs	Länge: mindestens 400 mm Höhe: mindestens 18 mm
