Integrierte intelligente Messstation

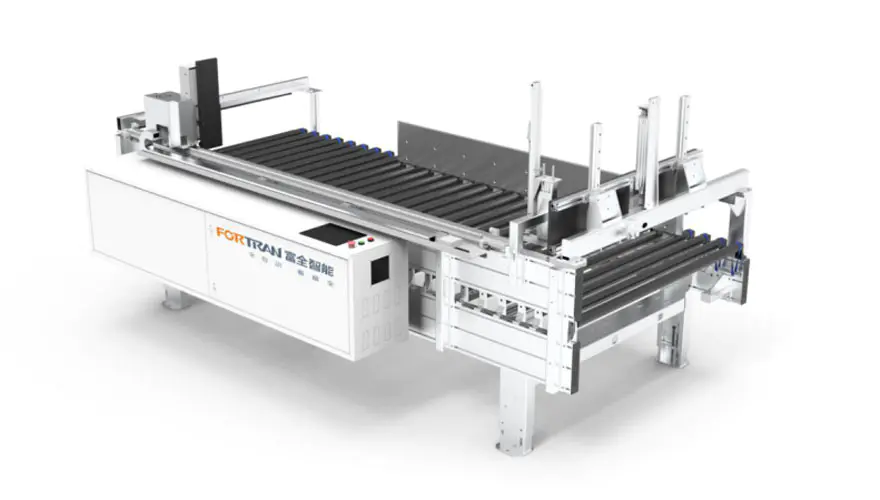

Gesamtbild der Maschine

Geräteparameter

GesamtabmessungenL*B*H(mm)	Ausrüstung wiegen (kg)	Messen der Tragfähigkeit (kg/㎡)	Gesamtleistung (kW)	Messgenauigkeit (mm)	Werkbankhöhe (mm)
3500*1960*1800	800	50	2.25	±0,5	800 ± 50

Messparameter

Plattenlängen-Verarbeitungsbereich L (mm)	Verarbeitungsbereich der Plattenbreite W (mm)	Plattendicken-Verarbeitungsbereich H (mm)	Effizienzmessung (Zeiten/Minute)	Fördergeschwindigkeit (m/min)
350-2800	200-1200	18-250	4-6	0-35 (Frequenzumwandlung einstellbar)

1.Die Füße werden per Laser geschnitten und gebohrt, um präzise Lochpositionen zu gewährleisten. Sie werden von einer CNC-Biegemaschine für genaue Winkel gebogen.
2.Die Füße bestehen aus kaltgewalzten, gebeizten Stahlplatten mit ebenen Oberflächen. Nach dem Kugelstrahlen und Sandstrahlen werden sie für eine starke Korrosionsbeständigkeit sprühbeschichtet.
3. Die Füße verfügen über bewegliche, verstellbare Fußschalen, die eine starke Anpassungsfähigkeit an die Bodenebenheit bieten.
4.Die feuerverzinkten Walzen sind mit in Italien importierten Schläuchen überzogen, wodurch Oberflächenkratzer der Werkstücke durch Reibung wirksam verhindert und intakte Werkstückoberflächen gewährleistet werden.
5.Der elastische Riemenantrieb erzeugt im Betrieb einen geringen Geräuschpegel. Der elastische Riemen weist eine hohe Zähigkeit und eine lange Lebensdauer auf.
6. Sowohl die Stopper als auch die Trägerplatten bestehen aus Kompaktlaminat und die Stützplatten bestehen aus glatten PE-Platten, was zu einem geringen Reibungswiderstand führt.
7. Das integrierte Längen- und Breitenmessdesign reduziert die Stellfläche.
8.Automatische Steuerung ermöglicht Messungen mit hoher Genauigkeit, hoher Effizienz und niedriger Ausfallrate.

9. Die Führungsschiene des mechanischen Positionierungsgeräts verwendet eine Hiwin-Führungsschiene, die sich durch hohe Präzision, geringe Vibration und lange Lebensdauer auszeichnet. Das Getriebe nutzt Zahnrad und Zahnstange für hohe Geschwindigkeit und hohe Präzision. Die Positionierung erfolgt über einen Servomotor, der Präzision, Effizienz, Geschwindigkeit, hohes Drehmoment und geringe Größe gewährleistet.

Die integrierte intelligente Messstation dient hauptsächlich dazu, die Stapellänge, -breite und -dicke jedes Plattenpakets vor dem Verpacken zu messen. Es misst zuerst die Länge, dann die Breite und schließlich die Höhe, mit hoher Geschwindigkeit, kleiner Stellfläche und hoher Effizienz. Es verfügt über einen breiten und dicken Aluminiumprofilrahmen, der elegant ist und eine hervorragende Stabilität aufweist.

Seriennummer	Name	Besonderheit	Modul

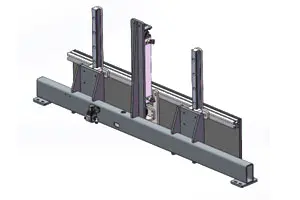

1	Längenmessende bewegliche Balkenbaugruppe	Ein hochpräziser Servomotor überträgt die Kraft über ein Planetengetriebe und sorgt so für ein hohes Drehmoment, geringe Geräuschentwicklung und stabile Leistung. Die Kraftübertragung erfolgt über eine Synchronwelle und Zahnräder, um eine schnelle Bewegung des gesamten Mechanismus zu ermöglichen und so die Effizienz zu verbessern.
2	Längenmessende feste Plattenbaugruppe	Dieses Ende dient als Messreferenzplatte. Die Schallwand wird von einem Luftzylinder zum vertikalen Anheben angetrieben und erreicht mithilfe von Hiwin-Präzisionsführungsschienen eine schnelle und stabile lineare Bewegung.

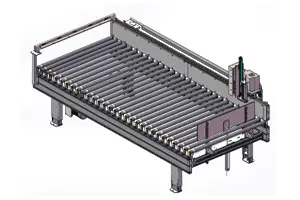

3	Messrollenbahnrahmen	Bei den Rollen handelt es sich um in Italien importierte, mit Gummi überzogene Rollen mit glatten und hellen Oberflächen und hoher Reibung, die eine absolut stabile Beförderung der Pakete gewährleisten und die Möglichkeit von Gleitreibung erheblich reduzieren. Sie werden einem Kugelstrahlen und einer Sprühbeschichtung unterzogen, um das Gesamterscheinungsbild und die Rahmensteifigkeit sicherzustellen.

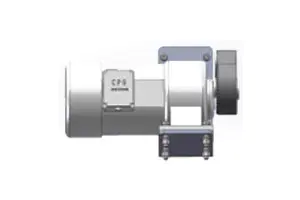

4	Rollenmotorbaugruppe	Verwendet importierte Getriebemotoren für Langlebigkeit. Die Kraft wird über Synchronriemenscheiben und Synchronriemen stabil auf die Rollen übertragen.

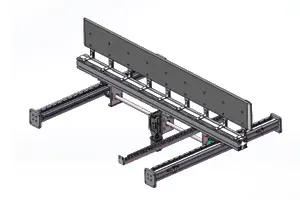

5	Kraftmechanismus zur Messung des Breitenabschnitts	Das horizontale Antriebssystem verwendet einen hochpräzisen Servomotor in Kombination mit einem Präzisionsgetriebe, um die Stabilität des Übertragungssystems sicherzustellen.

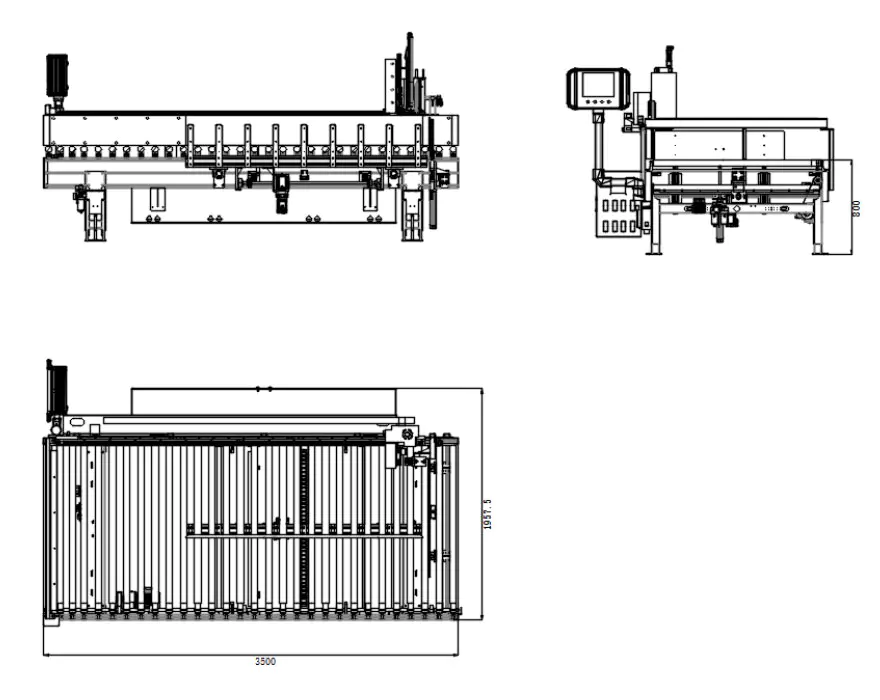

Drei-Ansicht-Zeichnungen
