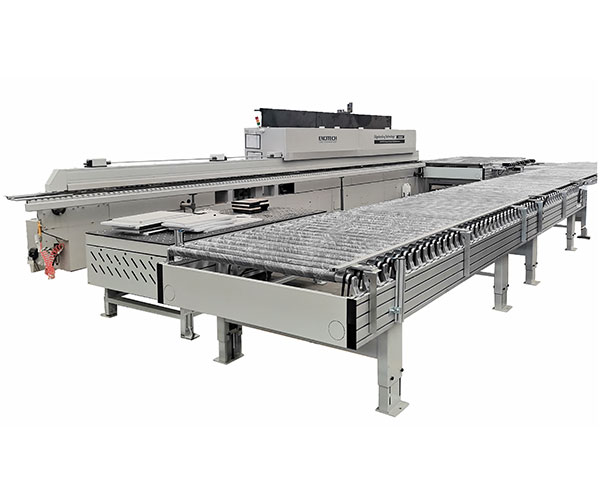

Die Rollen-Rücklaufförderlinie für die Kantenanleimmaschine ist eine Art Automatisierungslinie für die automatische Rückführung einer einzelnen Kantenanleimmaschine. Die Rollen-Rücklaufförderlinie für die Kantenanleimmaschine wird hauptsächlich in der vollautomatischen Montagelinie für die Kantenanleimung zur Herstellung von Möbelplatten, Schrankplatten usw. verwendet. Die Rücklaufförderlinie vom Rollentyp für die Kantenanleimmaschine kann die Produktionskosten effektiv senken und die Produktionseffizienz verbessern.
1. Produkteinführung
Die Rollenrücklaufförderlinie für die Kantenanleimmaschine hat einen hohen Automatisierungsgrad; Die SPS-Programmierung ist einfach zu bedienen, die Maschine ist zuverlässig und leistungsstark. Zuerst führt der Arbeiter das Werkstück manuell an der Seite zu, das versiegelte Werkstück wird von der Rollenrückführförderlinie für die Kantenanleimmaschine zum automatischen Zurückführen empfangen und dann die anderen Seiten manuell zum erneuten Anleimen umgebaut, um dies zu realisieren Funktion der intelligenten Rückkantenanleimung.
2. Produktparameter (Spezifikation)
Modell | FQ-UX22 |
Werkstückbereich | 300*300-1200*2400mm |
Werkstückdicke | 10~60mm |
Maximales Ladegewicht | 100kg |
Arbeitsgeschwindigkeit | 12~28M/min |
Gesamtstromversorgung | 7,5 KW |
Externe Dimension | L3500*B2330mm(1815)*H900±50mm |
Rollenlänge | 1700 mm und 1400 mm |
Fernlicht | 240*50 Aluminiumprofil |
Rollen-Durchm | 56 mm mit Gummi überzogen |
Gummidicke | 3mm |
Abstand zwischen den Rollen | 120mm |
Externe Dimension | L3000*B2660mm (1615)*H900±50mm |
Rollenlänge | 1500mm |
Fernlicht | 240*50 Aluminiumprofil |
Rollen-Durchm | 56 mm mit Gummi überzogen |
Gummidicke | 3mm |
Abstand zwischen den Rollen | 120mm |
Fügen Sie eine Bakelitplatte hinzu, um die Platte zu halten |
Externe Dimension | L6900*B1415mm *H900±50mm |
Fernlicht | 240*50 Aluminiumprofil |
Rollen-Durchm | 56 mm mit Gummi überzogen |
Rollenlänge | 1300mm |
Gummidicke | 3mm |
Abstand zwischen den Rollen | 120mm |
Gesamtdimension | L2500*B1200*H800~900mm |
Material der Tischplatte | 8#U-Stahl mit Bakelitplatte |
Hauptrahmen | 60 * 40 * 3 mm Rechteckrohr |
Stromversorgung | 1,5KW |
Mit Hubfunktion beträgt der Hubbereich ca. 100 mm |
Gesamtdimension | L1800*B600*H900±50mm |
Material der Tischplatte | 8#U-Stahl mit Bakelitplatte |
Gebläse | 1,5 KW, Marke |
Bein | 60 * 40 * 3 mm Rechteckrohr |
Hauptrahmen | 40*60 Stahl |
